Erfahrungen, Tipps und Tricks
zum GARMIN StreetPilot III deluxe

Kabel selber bauen


Datenkabel mit Stromversorgung
Das Originalkabel mit GARMIN-Stecker bekommst Du im Laden ab etwa 30€ aufwärts. Ich will mit dieser kurzen Anleitung aufzeigen, dass es auch wesentlich preiswerter geht.

Du benötigst:
- Einen pPlug, den Du über einen der "Pfrancs" beziehen kannst.
  Wie das geht habe ich schon im Kapitel "Stecker für den Selbstbau" beschrieben.
- Einen neunpoligen D-SUB-Stecker mit Gehäuse (wie er z.B. bei am seriellen Anschluss des PC benötigt wird).
- Zwei Meter 4-adriges Kabel
- Ein Netzteil 12 Volt oder einen Adapter für den Zigarettenanzünder.

Wer mit dem Lötkolben umgehen kann, für den ist diese Aktion in 20 Minuten erledigt. Ich habe den Adapter für den Zigarettenanzünder genommen, weil ich den noch herumliegen hatte. Ich kann jedem Nachbauer empfehlen, sein Kabel noch einmal vor dem Betrieb zu prüfen. Der Anschluss des Kabels am pPlug sollte so ausgerichtet sein, dass er die Sicht auf die Anzeige nicht behindert.


Datenkabel

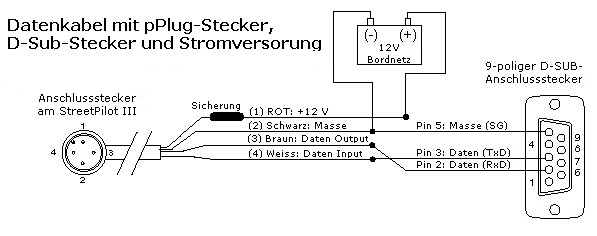

Falls Du dir ein Datenkabel selber anfertigen willst, damit Du den StreetPilot III am seriellen COM-Port Deines PC's anschließen kannst, habe ich hier den Schaltplan dazu.

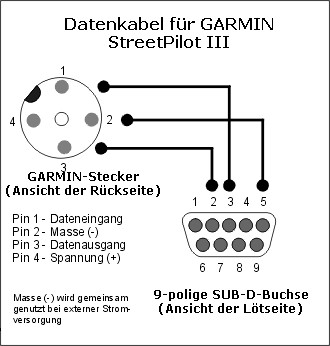

ACHTUNG! Die folgenden Bilder zeigen die Beschaltung von einem 9-poligen Sub-D-Buchse (weiblich). Nicht zu verwechseln mit den 9-poligen Sub-D-Steckern (männlich) von Nullmodemadaptern!

Anmerkung: Pin 4 (+ Spannung) = Power (RED) vom GARMIN-Stecker wird nicht für die Datenübertragung benötigt. Pin 4 vom GARMIN-Stecker wird nur für die externe Spannungsversorgung benötigt. Du kannst Dir an Pin 4 bei Bedarf z.B. einen Zigarettenanschlussstecker anlöten. Ground - Minus (Masse) wird sowohl für die Datenübertragung als auch für die Spannungsversorgung verwendet.
